21.5寸户外嵌入式显示模块
对比度:1400
显示区域: 476.06X267.7
外观尺寸: 526X232X40/60
可视角度: 89/89/89/89
产品详情



   产 品 规 格 书

   PRODUCT SPECIFICATION




产品名称

Model Name


产品型号

Part Number     YZ215MD02

项目(Ltem

拟制(Prepared

审核(Checked

批准(Approved

签名(Signature




日期(Date




备注(Note




客户(Customer):

                      签名(Signature):

                 日期(Date):


版本介绍(Version is introduced)

版本(Version

发行日期 (Release date

原版描述

Old description

更新描述

New description

页码

Page

V.0

2019/02/21

首版


/





































目录(CONTENTS)


项目编号

Number

项目内容(Item content

页码

Page


目录


1

产品概述(product
overview


2

功能参数(Function parameter


3

外形规格(Appearance specifications


4

包装规格(Packing specification


5

注意事项(Precautions)


6

附件(Attachment


7









1
产品概述


项目

规格

单位

备注

机身类型

内部嵌入式



显示尺寸

21.5

英寸


分 辨 率

1920(RGB) X 1080 FHD



显示方式

横屏/竖屏 显示



显示区域

476.064 X 267.786

mm


可视窗口

479.8 X 271.3

mm


外观尺寸

526 X 323 X 40/64

mm


显示模式

IPS,常黑显示,透射式



屏幕亮度

2000

cd/m²

纯白界面

对 比 度

3000:1(Typ.)



显示颜色

16.7M(8-bit)



可视角度

89/89/89/89(min.)(CR10)


左/右/上/下

配套板卡

亮钻 RK3368 安卓广告机板



整机功率

TBD

W


产品净重

TBD

Kg





2. 功能参数




   2.1 整机套件

功能

详细描述

机身正面

液晶显示屏(自带感光系统)

散热风道 (自带温控系统)

外部配件

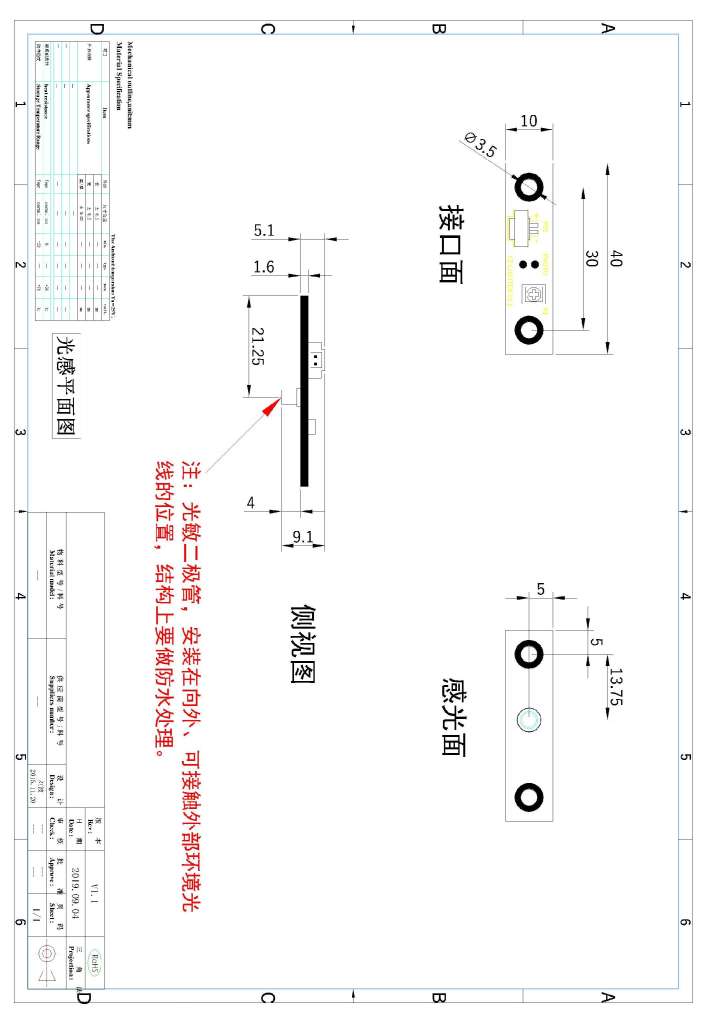

自动感光头PCB小板 (外形规格见第7页)

机身背面

亮钻 RK3368 安卓广告机板+3G/4G 通信模块

背光驱动板

扬声器X2

12V 0.3A 散热风扇X3

散热风扇温感开关小板 (50°风扇开,40°风扇关)

DC 12V 电源输入接口 15EDGWB3.81-4P母座



2.2 配套板卡

功能/接口

详细描述

CPU

RK3368 Coretex A53八核,最高主频1.6GHz

DDR

DDR-III 1Gbyte(2Gbyte可选)

存储

默认标配8BG EMMC NAND芯片

HDMI输出

HDMI 2.0标准显示接口,最高支持2160P输出

HDMI输入

HDMI 1.4a标准输入接口,最高支持1080P输入

线路输出

支持标准左右声道线路输出(排针接口)

功放输出

8欧·6W双路音频功放输出

MIC输入

差分MIC输入(排针接口)

线路输入

立体声线路输入(排针接口)

USB接口

2个外置竖插接口,2个内置排针接口,1个OTG排针接口

串口

1个TTL调试串口兼容RS232串口

TF卡

自弹式TF卡插座,最高支持128GB TF卡

摄像头

支持500万以内USB摄像头

WiFi

内置高性能SDIO接口WiFi模块,支持IEEE 802.11 b/g/n

蓝牙

内置高性能串口BT模块,支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0

以太网口

10/100M自适应以太网

通信

3G/4G 通信模块

背光控制

行业标准液晶屏背光控制接口,支持背光开关和亮度调节

红外遥控

标准红外遥控接收头和红外接收排针接口

GPIO输入

5路GPIO输入,可扩展GPIO按键和/或数字输入量

实时时钟

超低功耗RTC电路,并可支持定时开关机

指示灯

待机指示和工作指示灯

按键

烧录键(RECOVERY)和复位键

电源输入

支持9~18V宽电压直流电源输入

环境要求

工作温度0°~50°,工作湿度0%~95%(不结露)

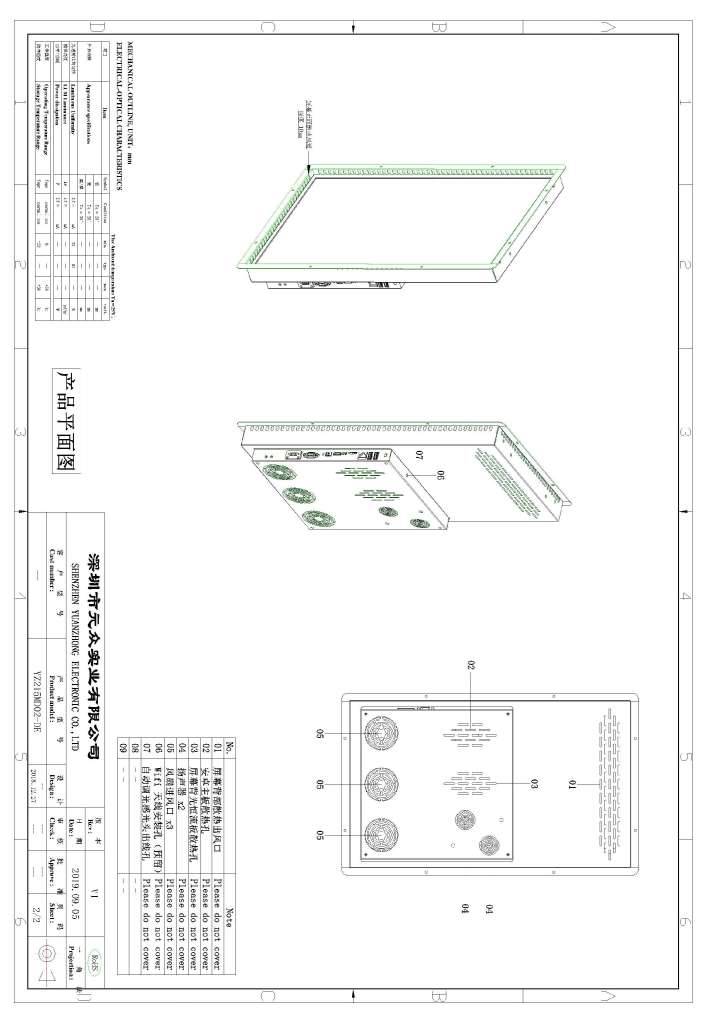

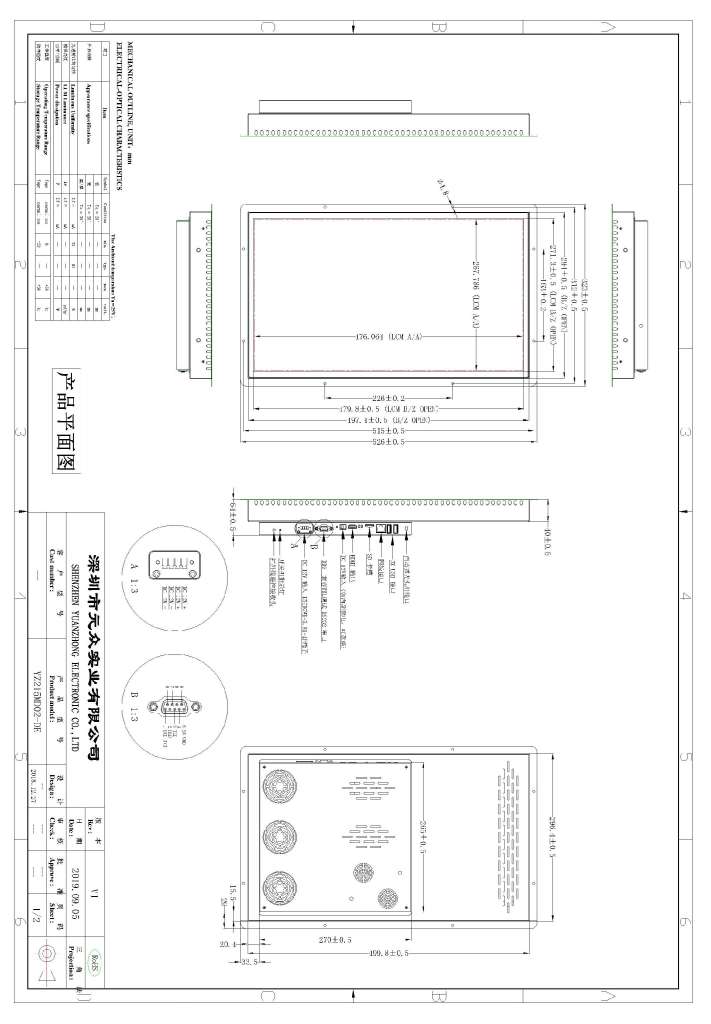

3、外形规格



4、包装规格

    TBD


5、注意事项

5.1 此户外广告机为内嵌入式结构,机身未做防水设计,安装环境请注意防水;

5.2 自动感光头安装时光敏二极管需要接触外部环境光线,请勿遮挡;

   5.3 机身上下左右边缘设计有安装孔位,ø4.8mm。


6、附件

   6.1 配套安卓网络板iDS6软件系统使用说明书

   6.2 配套安卓网络板iDS6软硬件快速入门指南
